شیر برقی نوردسون Saturn S3، سهراهه، 12VDC، قطعه 1069206
Saturn 3-Way Solenoid 1069206
ویژگی های محصول
- خانواده / سری : Saturn 3-Way Solenoid
- نوع (تعداد راه) : سهراهه
- ولتاژ برق : 12 ولت (DC)
- ضریب دبی (Cv) : 0.18
- رزوه / پورت هوا : 1/8 اینچ NPT
- برند : نوردسون
قیمت نمایشدادهشده تقریبی است. پس از ثبت درخواست، کارشناس فروش قیمت نهایی و زمان تحویل را تأیید میکند.
شیر برقی نوردسون Saturn S3، سهراهه، 12VDC، قطعه 1069206
خانواده/سری: Saturn — سهراهه
هوا-باز/فنر-بسته، رزوه ۱/۸ اینچ NPT، اتصال سریع (Q.D.)
مشخصات: ولتاژ: 12 ولت (DC) — ضریب دبی (Cv): 0.18 — رزوه: 1/8 اینچ NPT
این محصول توسط مکاپارت تأمین میشود؛ مکاپارت نمایندگی رسمی نوردسون نیست و شماره فنی صرفاً برای شناسایی و تعیین سازگاری قطعه به کار رفته است.
شماره فنی: 1069206
دانلود بروشور و کتابچه راهنمای شیر برقی نوردسون Saturn S3، سهراهه، 12VDC، قطعه 1069206
دیتاشیت شیرهای برقی Saturn با جدول رنگ حلقهها (PDF انگلیسی) — 0.2 MBنقد و بررسی شیر برقی نوردسون Saturn S3، سهراهه، 12VDC، قطعه 1069206
منطق رنگی حلقههای شیر برقی Saturn
روی بدنهی هر شیر برقی Saturn دو حلقهی رنگی هست که بدون باز کردن یا خواندن برچسب، مدل درست را برای تعویض مشخص میکند: حلقهی نزدیک به کویل = ولتاژ و حلقهی دورتر از کویل = دبی هوا (Cv). این حلقهها علامت تجاری نوردسون و نشانهی قطعهی اصل هستند.
| شماره قطعه | 1069206 |
|---|---|
| حلقهی داخلی (ولتاژ) | سبز (Green) |
| حلقهی خارجی (دبی هوا) | سفید (White) |
| ولتاژ | 12 VDC |
| دبی هوا | 0.18 Cv |
| توان | 5.4 W |
| نوع | سهراهه — برای تفنگهای هوا-باز/فنر-بسته (AO/SC) |
| اتصال | 1/8 NPT، کانکتور سریع (QD)، بدون چراغ |
| کاربرد | تفنگهای تکماژول |
ویژگیهای سری Saturn
- شیر پایلوت متعادل سهراهه و چهارراهه با نیروی جابهجایی حداکثر در هر دو جهت؛ پاسخ سریع و یکنواخت
- دبی هوای 1.0 و 1.5 Cv برای تفنگهای چندماژول و 0.18 Cv برای تکماژول؛ قطع بهتر چسب
- آببندها و قطعات مقاوم در دمای بالای 93 °C؛ عمر بیشتر و نگهداری کمتر
- سازگار با همهی تفنگهای پنوماتیک AO/AC و AO/SC نوردسون، از جمله Classic Blue، SolidBlue و SureBead
منبع: دیتاشیت رسمی نوردسون Saturn Solenoid Valves (PKL-07-4076).

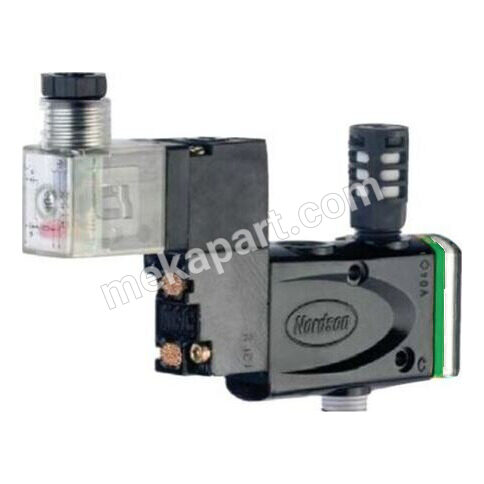

تصویر اصلی: عکس رسمی نوردسون از شیر برقی Saturn که حلقههای رنگی آن مطابق کد همین مدل (داخلی سبز، خارجی سفید) نمایش داده شده است؛ بدنهی سری S (اتصال 1/8 NPT) از بدنهی نمایشدادهشده کوچکتر است.
مشخصات شیر برقی نوردسون Saturn S3، سهراهه، 12VDC، قطعه 1069206
| مشخصات فنی شیر برقی | |
|---|---|
| خانواده / سری | Saturn 3-Way Solenoid |
| نوع (تعداد راه) | سهراهه |
| ولتاژ برق | 12 ولت (DC) |
| ضریب دبی (Cv) | 0.18 |
| رزوه / پورت هوا | 1/8 اینچ NPT |
امتیاز و نظرات شیر برقی نوردسون Saturn S3، سهراهه، 12VDC، قطعه 1069206
بر اساس کاتالوگ رسمی قطعات یدکی نوردسون (Replacement Parts Catalog، ویرایش 2020)، این قطعه در فهرست قطعات تجهیزات زیر آمده است:
| گروه | تجهیزات نوردسون | شرح در کاتالوگ | صفحه |
|---|---|---|---|
| اپلیکاتور / تفنگ | Blue Series Applicators Best Choice Applicators and Spare Parts | 3-way, AO/SC, 12 VDC, QD plug without LED light (green, white) | 80 |
| اپلیکاتور / تفنگ | Applicator Parts and Accessories Saturn Solenoids | 3-way, AO/SC, 12 VDC, Q.D. plug without LED light (green, white) | 130 |
کاتالوگ کامل در بخش «دانلود بروشور و کتابچه راهنما» همین صفحه قرار دارد. برای اطمینان از سازگاری با دستگاه خود، شماره قطعه و مدل دستگاه را با کارشناسان مکاپارت چک کنید.
